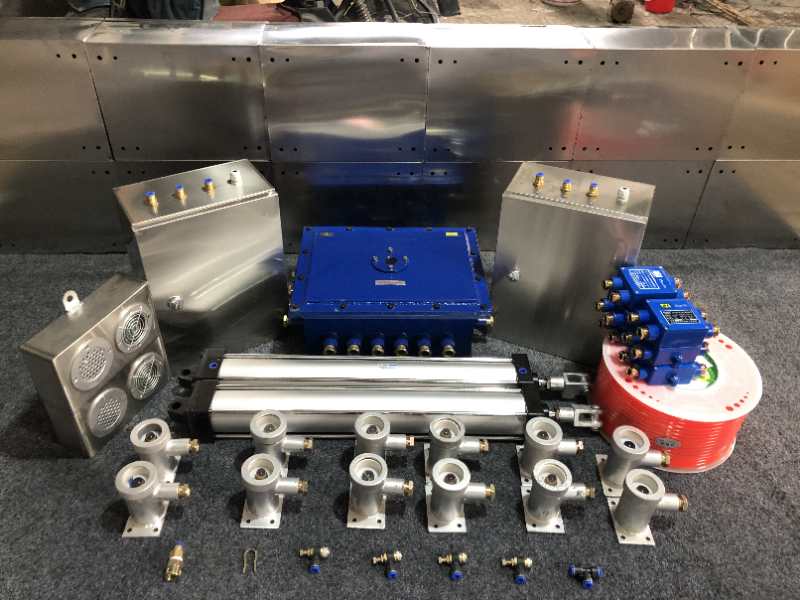

气动风门控制系统包括总气路和分别与总气路连接的第一风门控制气路,第一行人门控制气路,第二风门控制气路和第二行人门控制气路,所述总气路包括安装在气源入口的进气总阀和与进气总阀通过气路连接的气源处理元件,气源经过进气总阀进入气源处理元件,经过滤处理后输送给整个系统,可在有气源的矿井下利用压缩空气实现前后两道风门的开启并且相互闭锁,即打开一道风门的同时另一道风门由气压锁死,同时该系统整合了行人门的闭锁,在互锁两道风门的同时,将行人门也互锁,有效解决了行人门不闭锁问题,防止两道风门同时打开造成矿井通风系统短路.

气动风门控制系统工作原理 ：（ 约定 ：第一道风门：A门，第二道风门 ：B 门）在每道门的两端分别安装 2对按钮控制风门开闭，当行人或车辆由巷道的任一方进入时，通过按动按钮，打开 A 风门，同时B 门闭锁，此时 B 门不能打开，当行人或车辆由巷道的任进入内，通过按动风门内衬按钮，关闭 A 风门，这时按 B 门按钮，B 门开启，A 门闭锁闭。当经过B 门时，与上述功能相同。
